課題解決事例

分割リングによる配線周辺のメンテナンス作業簡易化

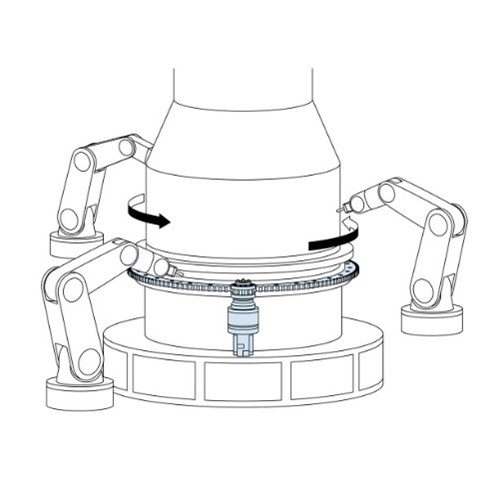

大型加工機において、一般的な360°リングギアを使っていたが、中空箇所に電気配線やエアホースが通っているため、メンテナンス時に装置を分解しリングギア全体を着脱する必要があり、大掛かりな作業に時間と人員を費やしていた。

解決の内容・施策

TCG分割リングへの置換えを検討。リングギアの部分的な着脱によるメンテナンス時の作業性の改善や低摩耗、長寿命の特徴による交換頻度の低減が見込まれる。

効果・メリット

TCG分割リングを採用した事により、電気配線やエアホースのメンテナンス時に必要箇所のみを取り外して作業を行うことができ作業時間の短縮を行えた。また部分的に取り外した分割リングを再び取り付ける際には、他の取り外していない分割リングを基準に再取付ができる為、継ぎ足し治具を用いて簡単に取り付けを行うことができ、調整作業にかかる工数を削減。また一枚物の大型リングギアから分割リングとすることで1枚あたりの重量も1人で持てる重量となり、作業人員削減にも繋がった。

TCGリングとローラピニオンが低摩耗且つ長寿命の為、取り換えの頻度も少なくなり保守費用の全体的なコストダウンに貢献した。

1.分割リングに変更することで必要な箇所のみの着脱が可能。

2.作業の簡易化に伴い、人員削減が可能。

3.低摩耗、長寿命の特徴により、交換頻度の低減が可能。

採用製品:TCGリング (分割リング)
RGD&CPA/RDC&CPCシリーズ
