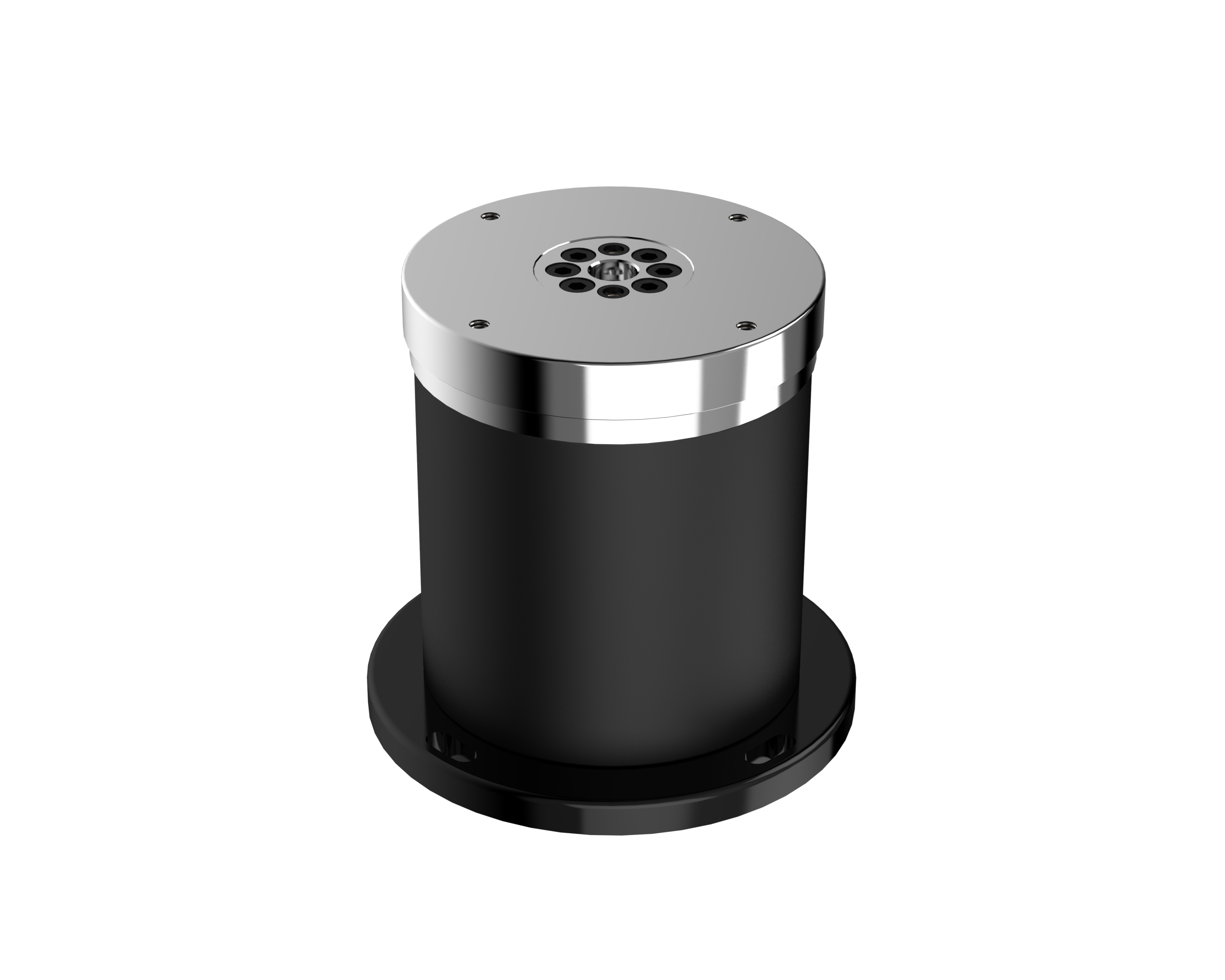

エアインデックステーブル　MTシリーズ

据え置き設置が可能な空圧式間欠割出機器です。

内部のカム機構により確実なかつ正確な位置決めが可能です。

高負荷対応の回転テーブル構造により割出し動作とテーブル上での作業を可能にします。

技術情報
選定計算資料
MT

特長

エアシリンダ感覚での割出

ソレノイドバルブによる空圧制御で簡単に制御可能です。

高精度位置決め

カムによる確実な割出とロケートピンによるロック機構により高精度な位置決めが可能です。

高剛性

テーブル面にあるスラストベアリングは存分に荷重を受けることが可能です。

シンプル形状で組込容易

据え置き型のシンプル形状は装置への組み込みを容易にします。

メンテナンスフリー

インデックス本体にグリースを封入しており定格寿命まで給油不要にてご使用可能です。

型式表示

エアインデックステーブル

MT 1
100 2
S 3
4 4
R 5
1.製品名 MTシリーズ
2.枠番 100、125
3.取付型式

S：スタンダードタイプ
4.割出数

枠番100：2、3、4、5、6、8

枠番125：2、3、4、5、6、8、10、12
5.回転方向

R：右回転

L：左回転

仕様

型式
MT100 MT125 備考
回転方向
割出数
割出速度 sec
割出精度 ± arc    min
許容負荷トルク N･m
許容慣性モーメント ×10-4 kg・m2
ロッキングトルク N･m
内部容積 cm3
最高使用圧 MPa
最低動作圧 MPa
サブテーブル径 mm
積載重量（最大） kg
作業荷重 スラスト N
ラジアル N
質量 kg
外形図
CADデータ
カタログ
取扱説明書
R・L R・L 回転テーブル面上からの方向
2・3・4・5・6・8 2・3・4・5・6・8・10・12
0.8～ 1.0～ スピコン調整（値は無負荷時）
3 2 　
11.7 29.4 4割出　エア圧0.4MPa時
125 ※1250 ※2、3割出のみ1125
11.7 29.4 エア圧0.4MPa時
250 500 　
0.7 0.7 　
0.3 0.3 　
180 250 推奨径
3 15 最大積載時の高速運転不可
980 2940 テーブル停止時における外荷重
245 490
5 10 　
PDF PDF –
CAD –
PDF –
PDF –

特殊対応についてはご相談ください。

よくある特殊対応例： 回転テーブル上面へ位置決め穴追加

特殊対応について
お問い合わせ・ご相談はこちら

特殊対応についてはご相談ください。

よくある特殊対応例： 回転テーブル上面へ位置決め穴追加

特殊対応について
お問い合わせ・ご相談はこちら
