TLSはTCGローラピニオンに取付できません。取付支持部は別途設けてください。

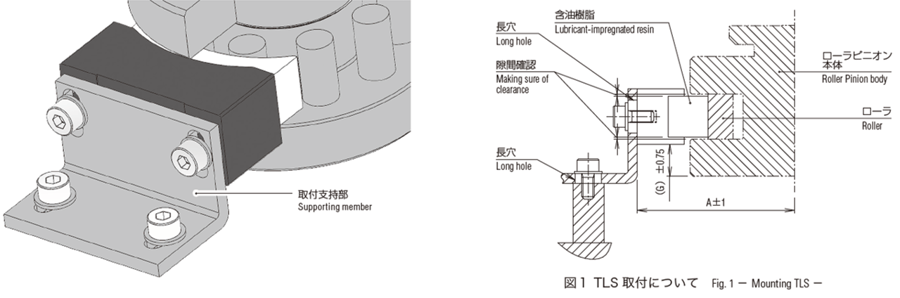

取付時は、図１の様にローラピニオン本体と含油樹脂の間に隙間があることを確認してください。両側で約1.5mmの隙間があります。
ローラピニオン本体と含油樹脂が干渉している場合、ローラへの押し当てが不十分となり潤滑不良の恐れがありますので、長穴等で位置調整を設けることを推奨します。
Ａ寸法の公差から外れる場合、潤滑剤が供給されない恐れがあります。
TLS使用時は潤滑剤供給のため、ローラピニオンの回転は１回転以上が必要です。
含油樹脂の洗浄はしないでください。また、液体滴下環境での使用は避けてください。
含油樹脂に樹脂ケースからの抜け止めを設けています。無理な引き抜き等の外力は変形、潤滑不良の原因となるため避けてください。
【参考動画】
YouTubeにて、TLS(TCG潤滑供給システム)組付方法説明の動画公開中です。
