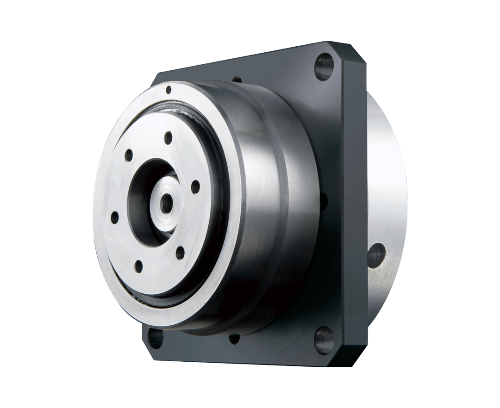

薄型の特長を生かした出力部フランジタイプのボール減速機です。
出力軸に専用の一体型クロスローラベアリングを採用することにより薄型でありながら高荷重に対応可能です。
従来のボール減速機より３０％～５０％の薄型を実現しています。
出力軸支持部に薄型クロスローラベアリングを採用することで薄型化を実現し、設計の省スペース要求に応えます。
減速機構部に歯車ではなく、スチールボールを採用しています。予圧による常時転がり接触のため、バックラッシが無く精密送りや高精度位置決めが可能です。
ＪＦＲシリーズでは各社サーボモータに対応したモータアタッチメントを標準化しております。購入後すぐにモータを取り付けることが可能です。
グリース封入式の減速機のため定格寿命まで給油不要にてご使用可能です。また取付姿勢の制限もありません。
伝達機構部はスチールボールの多数噛合いのため高効率駆動を実現しています。
S：軸出力
U：フランジ出力
寸法図またはモータ・減速機対応表をご参照ください。(カタログ：P10-16）
仕様表または外形寸法図をご参照ください。(カタログ：P9-12）
A：標準
B：キー溝付
C：先端タップ付
D：キー溝・先端タップ付
70、85、100、125
8～50
20～173.6
50、65、85、100、125、160
10～50
9.8～176.5
