ボール減速機　BRシリーズ

ボール減速機のスタンダードモデル。

噛み合い部にスチールボールを用いた減速機構はノンバックラッシ・高効率・低騒音を実現します。

技術情報
選定計算資料

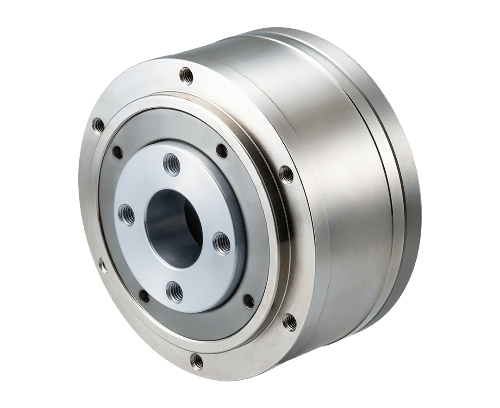

product_br_210901-1-4

特長

幅広い設計対応

出力軸形状や入力軸形状は多彩なバリエーションを用意してますので様々な設計に柔軟に対応可能です。

ノンバックラッシ

減速機構部に歯車ではなく、スチールボールを採用しています。
予圧による常時転がり接触のため、バックラッシが無く精密送りや高精度位置決めが可能です。

コンパクト＆シンプル

減速機構部と入出力軸受部をハウジングに内蔵しコンパクトにまとめることで簡便な取付を実現しています。

メンテナンスフリー

グリース封入式の減速機のため定格寿命まで給油不要にてご使用可能です。
また取付姿勢の制限もありません。

高効率

伝達機構部はスチールボールの多数噛合いのため高効率駆動を実現しています。またボールネジ同様のボール転がり接触なので、極めて軽快に動作しあらゆるモータの能力を最大限に活かします。

型式表示

ボール減速機(入力軸シャフトタイプ)

BR 1
50 2
S 3
S
10 4
G 5
1 6
A 7
X 8
1.製品名 BRシリーズ
2.枠番 50、65、85、100、125、160
3.出力軸形状

S：軸出力

U：フランジ出力(BR100、125のみKU)
4.減速比

枠番50：10、15、18

枠番65：10、15、20

枠番85：10、15、20、30

枠番100：10、20、30、40

枠番125：10、20、30、50

枠番160：10、20、30、50
5.回転方向

G：逆方向

S：同方向（入力軸回転方向に対する出力軸の回転方向）
6.出力軸オプション

無記号：設定無し

軸出力軸(S)：1…キー溝無し、2…キー溝・先端タップ付、3…Dカット、4…Dカット・先端タップ付

フランジ出力(U)：5…キー溝付・溝巾公差P9、6…キー溝付・溝巾公差Js9
7.入力軸オプション

無記号：設定無し

A：キー溝無し

B：キー溝・先端タップ付

C：Dカット

D：Dカット・先端タップ付

G：カップリング用ショートタイプ(カップリング別)
8.その他オプション

無記号：設定無し

X：ハウジング貫通穴

ボール減速機(入力軸差し込みタイプ)

BR 1
50 2
U 3
H
10 4
G 5
7 6
K 7
2 8
5 9
E 10
X 11
1.製品名 BRシリーズ
2.枠番 50、65、85、100、125、160
3.出力軸形状

S：軸出力

U：フランジ出力(BR100、125のみKU)
4.減速比

枠番50：10、15、18

枠番65：10、15、20

枠番85：10、15、20、30

枠番100：10、20、30、40

枠番125：10、20、30、50

枠番160：10、20、30、50
5.回転方向

G：逆方向

S：同方向（入力軸回転方向に対する出力軸の回転方向）
6.入力穴径

穴入力型寸法をご参照ください。(カタログ：P33）
7.入力締結方法

K：キー止め

T：タップ止め

W：キー・タップ止め
8.キー巾寸法

キー溝寸法表をご参照ください。(カタログ：P33）
9.出力軸オプション

無記号：設定無し

軸出力軸(S)：1…キー溝無し、2…キー溝・先端タップ付、3…Dカット、4…Dカット・先端タップ付

フランジ出力(U)：5…キー溝付・溝巾公差P9、6…キー溝付・溝巾公差Js9
10.入力軸オプション 無記号：設定無し、E：キー溝・溝巾公差Js9
11.その他オプション 無記号：設定無し、X：ハウジング貫通穴

仕様

型式
　
　
減速比 回転方向 許容定格トルク
N・m		 加速時ピークトルク
N・m		 瞬時最大トルク
N・m		 許容平均入力回転数
rpm		 最高入力回転数
rpm		 入力軸換算慣性モーメント
×10-4 kg・m2		 出力軸端 入力軸端 質量　kg 外形図 CADデータ カタログ 取扱説明書
許容ラジアル荷重　N 許容スラスト荷重　N 許容ラジアル荷重　N 許容スラスト荷重　N U型 S型 U型 S型
BR50
　
　
　
BR65
　
　
　
BR85
　
　
　
　
BR100
　
　
　
　
BR125
　
　
　
　
BR160
　
　
　
　
10 逆方向 3.9 9.8 19.6 2400 3000 0.021 29 79 49 29 0.36 0.4 PDF PDF CAD PDF PDF
15 同方向 3.9 9.8 19.6 0.018
18 3.9 9.8 19.6 0.017
10 逆方向 7.8 14.7 29.4 2400 3000 0.053 98 294 49 49 0.7 0.9 PDF PDF
15 7.8 14.7 29.4 0.048
20 6.9 12.7 25.5 0.043
10 逆方向 19.6 37.3 73.5 2400 3000 0.19 294 588 108 74 1.45 1.8 PDF PDF
15 17.7 33.3 65.7 0.16
20 15.7 29.4 58.8 0.15
30 同方向 14.7 27.5 54.9 0.14
10 逆方向 34.3 58.8 117.7 2300 3000 0.65 490 981 147 98 3.0 3.6 PDF PDF
20 31.4 53 105.9 0.52
30 24.5 42.2 82.4 0.5
40 24.5 41.2 83.4 0.44
10 逆方向 68.6 117.7 235.4 2200 3000 1.81 785 1471 186 147 4.9 6.4 PDF PDF
20 68.6 117.7 235.4 1.4
30 51 86.3 172.6 1.28
50 44.1 74.5 150 1.17
10 逆方向 98.1 176.5 353 2000 2500 5.2 981 1961 441 294 10.5 14.2 PDF PDF
20 98.1 176.5 353 4.07
30 94.1 168.7 338.3 3.61
50 62.8 112.8 225.6 3.33

特殊対応についてはご相談ください。

よくある特殊対応例： 入力軸をクランプタイプへ変更、モータアタッチメントの追加
