製品特徴

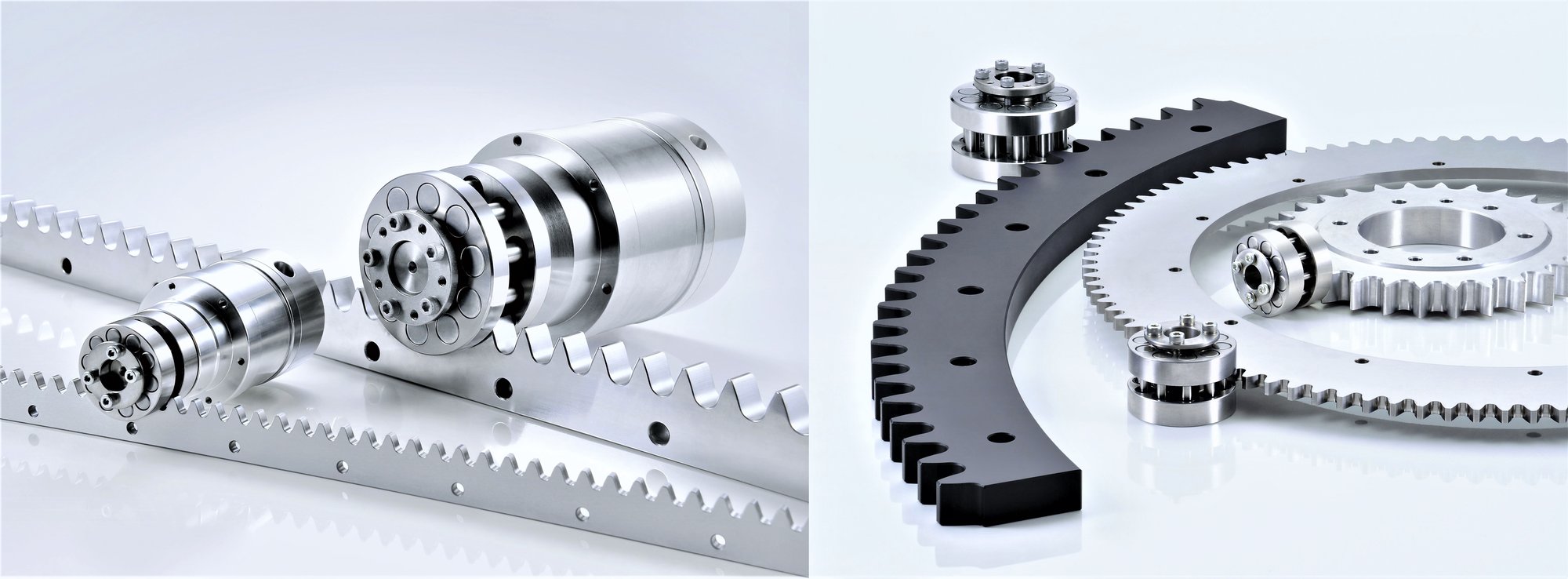

TCGシリーズは、歯車機構でありながらもノンバックラッシで高精度な位置決めと、軽快な直動および曲動駆動を可能とし、クリーンルームでの採用実績もある低摩耗性を有した他にない運動伝達機構の機械要素部品です。

TCGの特徴の一つである転がり接触による駆動は、噛み合い部の摩耗や塗布グリースの劣化を抑えられるため、製品摩耗による交換頻度の低減やグリース再塗布頻度の低減にも寄与し、メンテナンス性の改善にも貢献します。

■ ノンバックラッシ、高精度位置決め
■ 低騒音、低振動、低摩耗、低発塵
■ TCG潤滑供給システム併用でメンテナンスフリーを実現
■ 長尺・高速化を実現（TCGランナー）
■ 分割リング・大口径を実現（TCGリング）

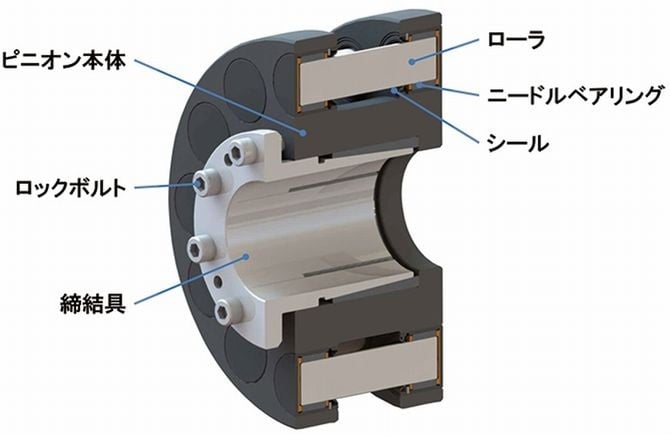

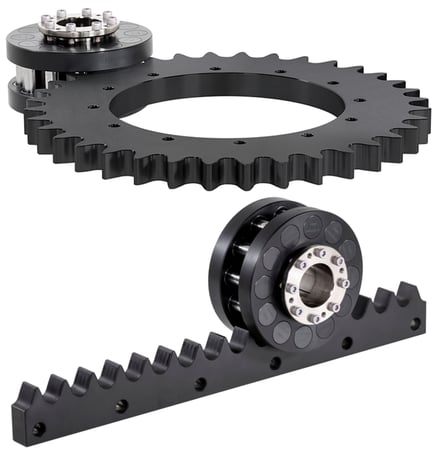

TCGシリーズは、歯形状にトロコイド曲線を採用し、このトロコイドギアに噛み合うピニオン歯を自在に回転するローラにすること（ローラピニオン）によって、完全転がりによる運動伝達を実現したラック（リングギア）アンドピニオンです。

ローラピニオンのローラが常時２～３箇所ラック歯に接することにより正逆方向にバックラッシが発生しません。

またローラ支持部をニードルベアリングにすることによりローラ自体が回転可能となるため、ラック方向に与圧をかけて隙間を除去した際にも円滑な動作が可能となります。

TCGシリーズは、その特徴を活かして様々な装置や業界に採用されています。
ラックアンドピニオンや歯車機構、ベルト駆動、ボールねじ等の置き換えや、各種生産・加工設備や工程間搬送等での実績が多数あります。

ホームページではTCGシリーズを使用した様々な課題解決事例を紹介させていただいておりますので、ぜひ併せてご覧ください。

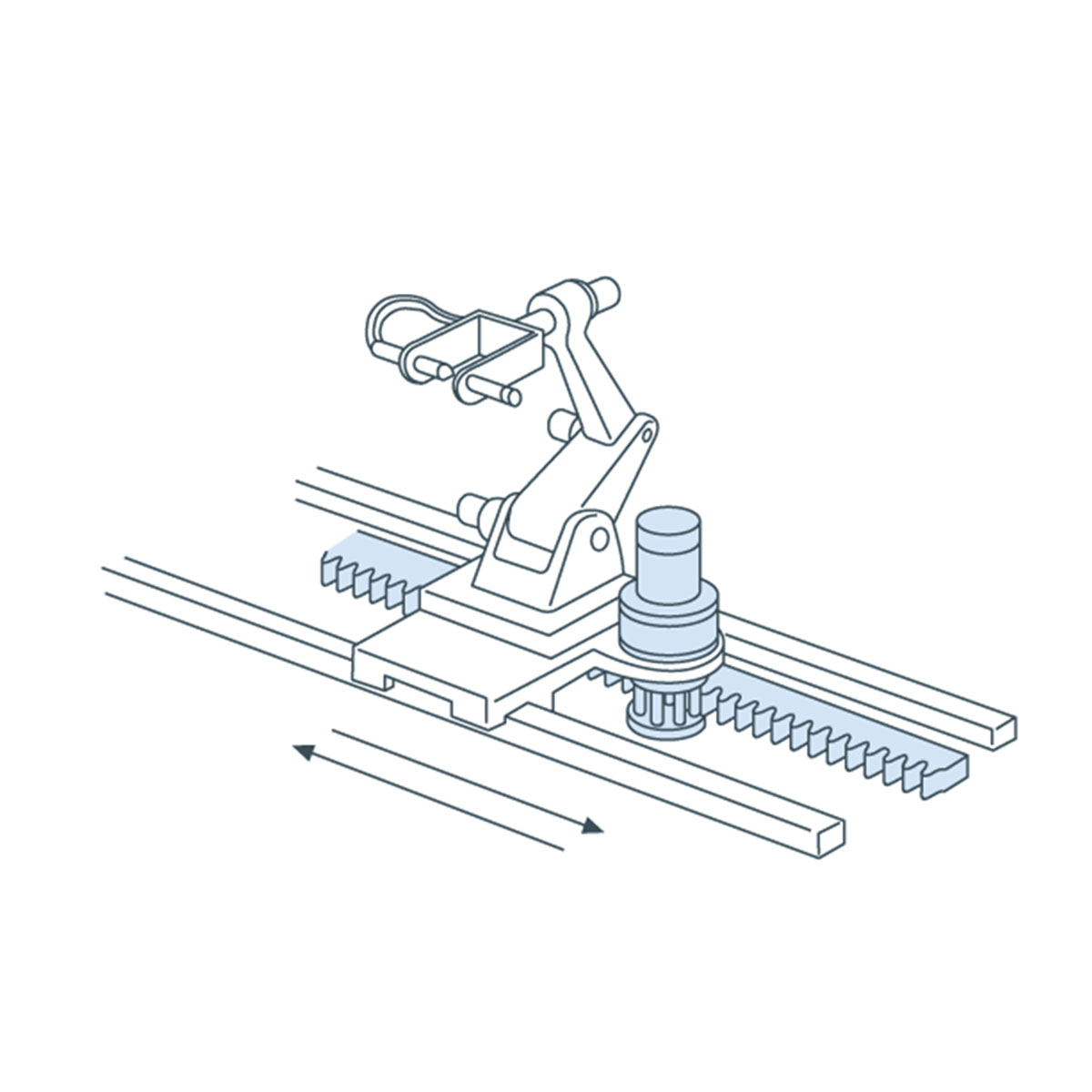

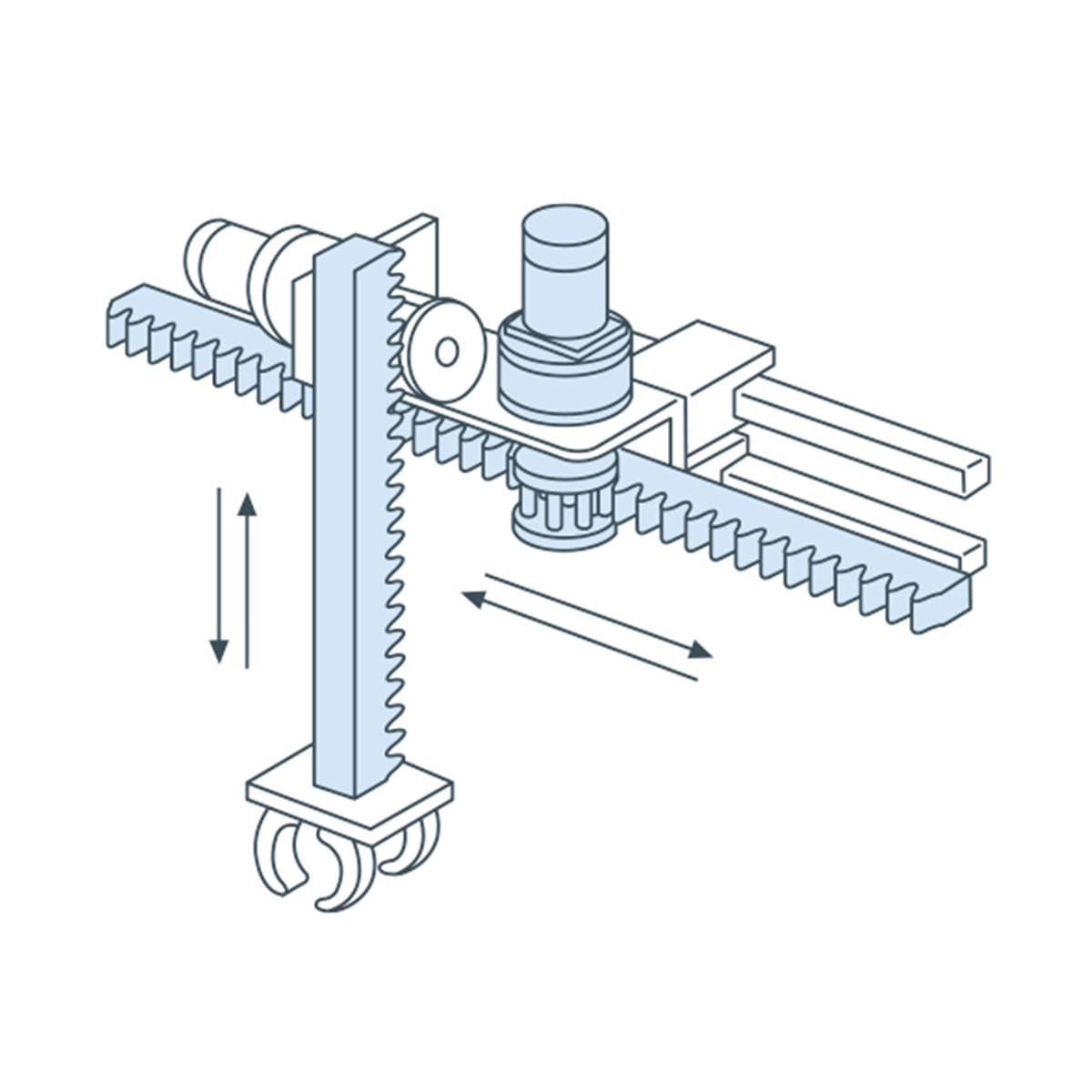

【製品用途例】

標準品の他にも、お客様のご要望に合わせた仕様での製品提供も可能です。
製品形状や寸法や使用材質等々の対応実績がございますので、お気軽にご相談ください。
※１個からの小ロット対応も可能です。

【特殊対応例】

★ローラピニオン
　ピン数変更（外径変更）、軸挿入部内径変更、内径公差変更、形状変更、材質・使用部品変更

★カムラック、カムリング
　取付穴の形状・位置変更、外径・内径変更、形状変更、材質変更

TCGシリーズは、年々深化を進めています。
以下にて近年発表された新製品を紹介いたします。

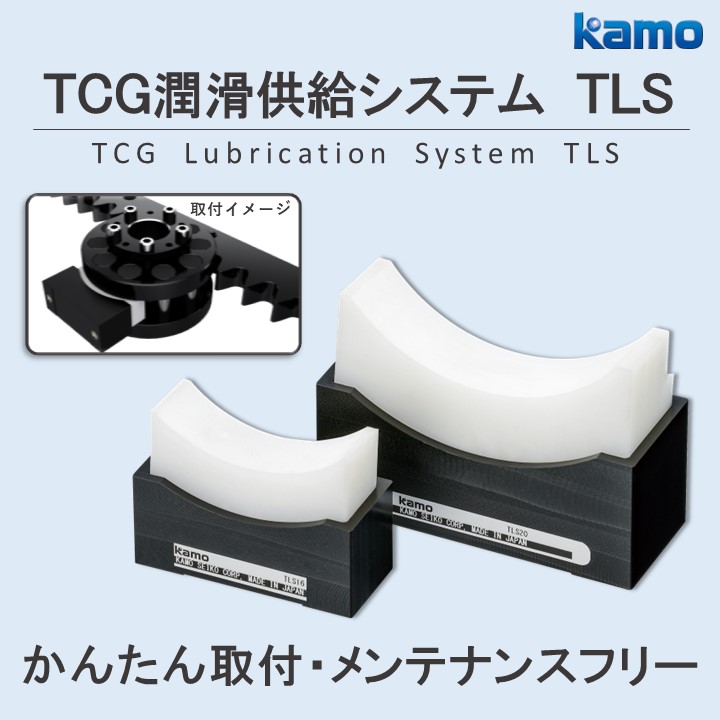

●TCG潤滑供給システム「TLS」
　TCGシリーズとの併用により、潤滑材塗布不要の完全メンテナンスフリーを実現します。（一般環境用）

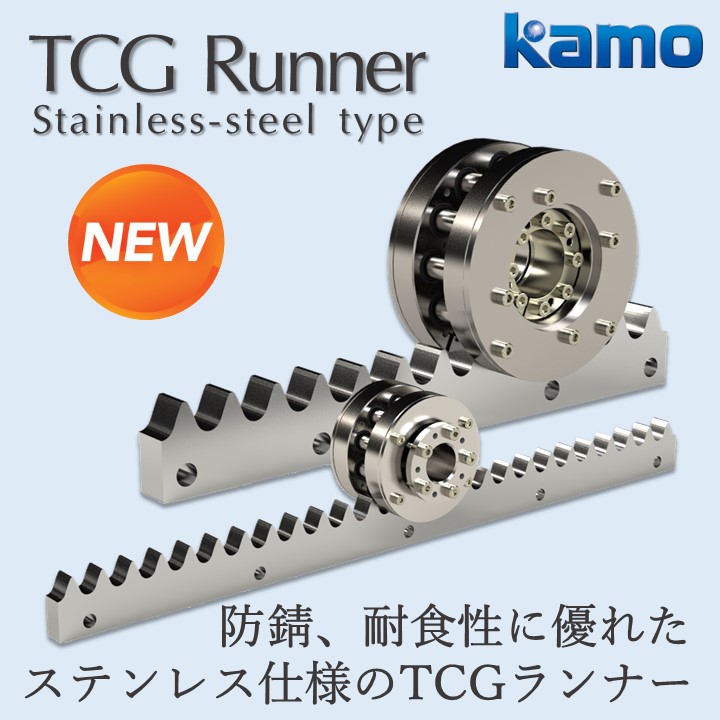

●TCGランナーステンレス仕様「CRS&CPS」
　ステンレス鋼を用い製作したTCGランナーです。
　耐食性に優れ、高い防錆効果を有します。

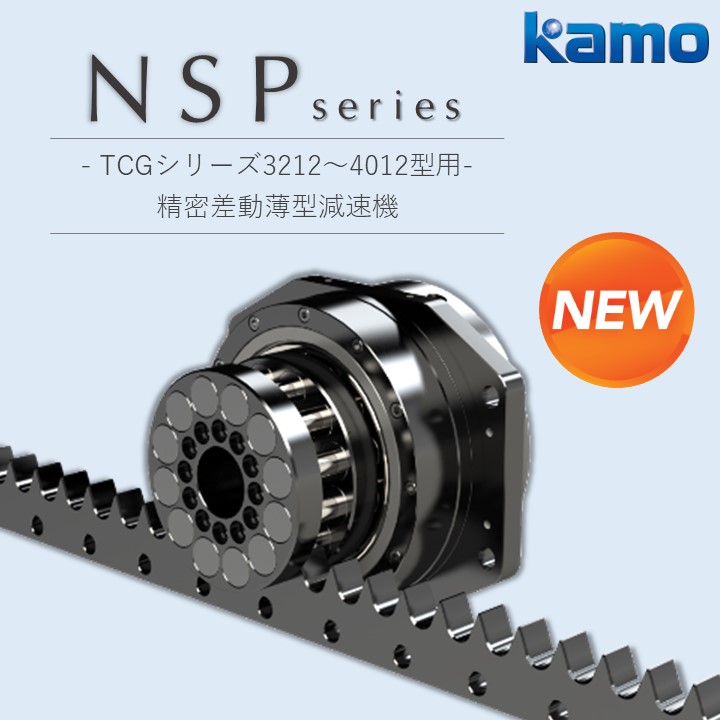

●TCG3212～4012型用精密差動減速機「NSP」
　TCGシリーズの大型枠番に対応した精密差動減速機です。
　TCGと減速機を併せた一括選定や組付け工数の削減が可能です。

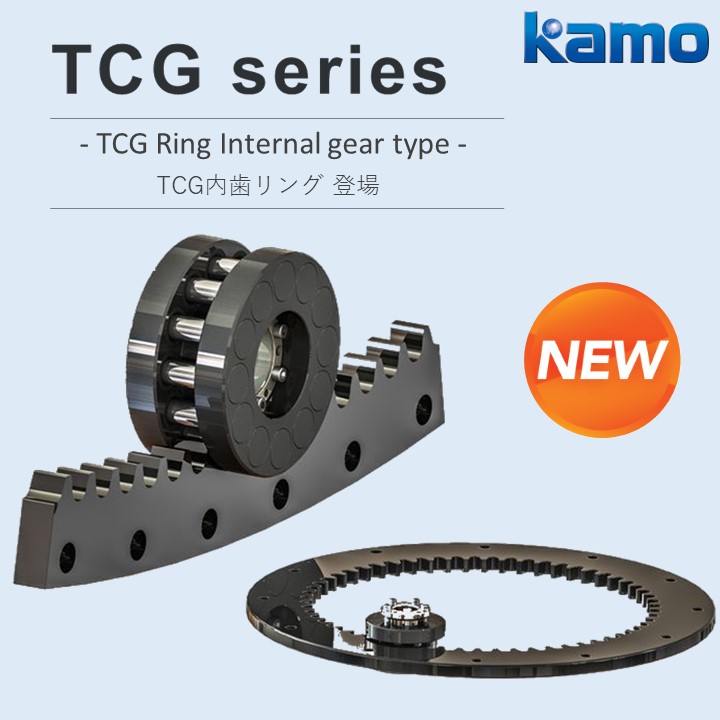

●TCG内歯リング「UGF/UFC、UDG/UDC」
　内歯リングはローラピニオンを内側に配置できるため、機械設備のレイアウトに幅を持たせることができ、より柔軟なレイアウト対応が可能です。
　またローラピニオンとリング歯が内側に配置されているため、安全対策の一つとして選択いただけます。
